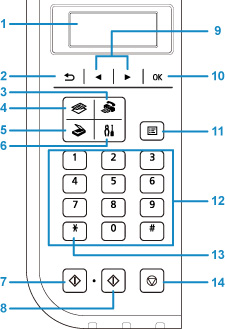

Ovládací panel

(1) LCD (Liquid Crystal Display)
Zobrazuje zprávy, položky nabídky a provozní stav.
(2) Tlačítko Zpět (Back)
Zobrazí na displeji LCD předchozí obrazovku.
(3) Tlačítko FAX
Přepne tiskárnu do režimu faxu.
(4) Tlačítko KOPÍROVAT (COPY)
Přepne tiskárnu do režimu kopírování.
(5) Tlačítko SKENOVAT (SCAN)
Přepne tiskárnu do režimu skenování.
(6) Tlačítko Nastavení (Setup)
Umožňuje zobrazit obrazovku Nabídka nastavení (Setup menu). Pomocí této nabídky můžete provádět údržbu tiskárny nebo měnit nastavení tiskárny.
(7) Tlačítko Černý (Black)
Slouží k zahájení černobílého kopírování, skenování, faxování atd.
(8) Tlačítko Barevný (Color)
Slouží k zahájení barevného kopírování, skenování, faxování atd.
(9) Tlačítka Vlevo a Vpravo

Slouží k výběru položky nabídky nebo nastavení. Tlačítko Vlevo Vpravo se používá také pro zadávání znaků.

(10) Tlačítko OK
Dokončí výběr nabídky nebo položky nastavení. Toto tlačítko slouží také k potvrzení chyby nebo vysunutí dokumentu v ADF (automatický podavač dokumentů).
(11) Tlačítko Menu
Umožňuje zobrazit obrazovku Nabídka kopírovování (Copy menu), Nabídka skenování (Scan menu) nebo Nabídka Fax (FAX menu).
(12) Číselná tlačítka
Tato tlačítka se používají pro zadávání číselných hodnot, například počtu kopií nebo také faxových či telefonních čísel a znaků.
(13) Tlačítko Tón (Tone)
Je-li tiskárna připojena k lince s pulsní volbou, dočasně se přepne na tónovou volbu.
(14) Tlačítko Zastavit (Stop)
Zruší operaci probíhajícího tisku, kopírování, skenování nebo vysílání či příjmu faxové úlohy.

Poznámka

  • Při stisknutí kláves na ovládacím panelu tiskárna pípne. Zvuk klávesnice můžete povolit nebo zakázat pomocí funkce Ovládání zvuku (Sound control) v nabídce Uživ. nast. zařízení (Dev. user settings).
